黄色国产在线观看-黄色国产在线视频-黄色男人的天堂-黄色欧美-狠狠做久久深爱婷婷97动漫-狠狠做深爱婷婷久久一区

  鋁粉攪拌機是加氣混凝土生產(chǎn)線的配套設備。主要是為了攪拌鋁粉，和加氣混凝土原料.。
  鋁粉攪拌機工作原理：
  鋁粉攪拌機葉片高速運轉，將鋁粉與水充分混合，為配料作好準備.     鄭州三和重工機械有限公司秉承著百年企業(yè)的理念，首先從內功做起，最早成了自己的研發(fā)設計中心，因此我公司的蒸壓加氣塊設備生產(chǎn)線的工藝都達到了行業(yè)領先水平。我公司可以根據(jù)客戶不同的工藝要求，對各種設備進行組合設計成生產(chǎn)線，以滿足不同的工藝要求，精準的加氣混凝土設備制造工藝,合理的市場加氣設備價格,過硬的加氣混凝土設備質量,生產(chǎn)的加氣混凝土砌塊設備,粉煤灰加氣設備,粉煤灰加氣混凝土生產(chǎn)線,蒸壓粉煤灰加氣磚設備等均處于我國領先地位,買加氣設備還是三和最可靠，我們將為客戶免費設計工藝流程、現(xiàn)成土建指導、設備安裝調試等工作，讓客戶徹底掌握整條加氣塊設備生產(chǎn)線的操作流程。

  加氣混凝土設備生產(chǎn)中鋁粉的發(fā)氣反應

   鋁的比重僅2.7，在標準狀態(tài)下，每1g鋁產(chǎn)生氫氣1.241，因而用量少，成本低、鋁的產(chǎn)量較大，來源比較廣泛，且用于加氣混凝土生產(chǎn)，工藝上比較好控制，是用于發(fā)氣的最常用的材料。

   鋁是很活潑的金屬，它能與酸作用置換出酸中的氫，也能與堿作用生成鋁酸鹽，金屬鋁在空氣中很容易被氧化生成氧化鋁，其反應式如下：

  4AI+3O₂ →2AI₂O₃

   氧化鋁在空氣和水中是穩(wěn)定的，我們日常生活中使用的鋁制品，有了氧化鋁的純化保護膜，阻止了金屬鋁的進一步氧化，但氧化鋁在酸性或堿性環(huán)境下，仍能與酸或堿反應，生成新的鹽，使保護層破壞。

  AI₂O₃₊6H⁺= 2AI+3H₂O

  AI₂O₃+2OH₂^- =2AIO₂^-+H₂O

   金屬鋁遇水反應，置換出水中的氫，并生成氫氧化鋁。

  2AI+6H₂O=AIO₂^-+2H₂O

   我們所使用的發(fā)氣鋁粉，往往顆粒表面已經(jīng)氧化，生成了氧化鋁保護膜，阻止了鋁與水的接觸，只有消除氧化膜后，鋁粉才能進行反應，置換出水中的氫。因此，我們說作為發(fā)氣劑的鋁粉，應該在堿性環(huán)境下進行發(fā)氣反應。鋁與反應生成的AI（OH）₃是凝膠狀物質，也阻礙著水與鋁的進一步反應，但AI（OH）₃同樣也能溶解在堿性溶液中，生成鋁酸鹽；

  AI（OH）₃+OH^- =AI+3H₂O

   這樣，在堿性環(huán)境中，鋁就可以不斷與水反應，生成氫氣，直到金屬鋁消耗為止。在加氣混凝土料漿中，堿性物是Ca（OH）。因此，鋁粉與水的反應可以寫成：

  2AI+3Ca（OH）₂+6H₂O=3CaO.AI₂O₃.6H₂O +3H_2↑

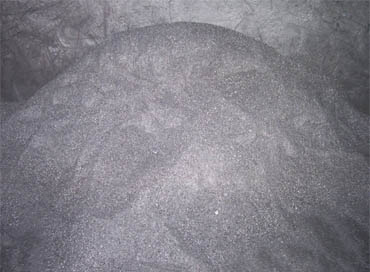

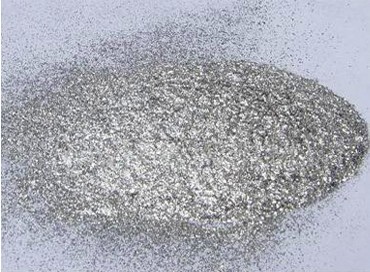

   鋁粉的生產(chǎn)過程及主要特性

   鋁粉是將鋁錠溶解后,用壓縮空氣噴成細粒(稱噴粉),然后經(jīng)分選后,取一定粒度的細粉加入密閉的球磨機中磨細而成.為了防止鋁粉在磨細過程中氧化,并由此引起燃燒爆炸,除球磨機系統(tǒng)的特殊設計，保證嚴格密封并充入氨氣并充入氨氣保護外，還要在鋁粉中加入一定量的硬脂酸，使鋁粉在磨細過程中一邊磨細，一邊在顆粒表面形成更脂酸保護層。現(xiàn)在，通常采用的發(fā)氣劑鋁粉膏，在磨細過程中不加硬脂酸，也不以氨氣保護，而是加入介質和各種助劑進行研磨，磨細后的鋁漿經(jīng)離心濃縮而成膏狀體，研磨介質有兩類，一種是礦物油，由此制得的鋁粉膏稱為油性鋁粉膏；另一種是水，形成的鋁粉膏為水性鋁粉膏。鋁粉膏的原料也多采用包裝鋁簿的邊角料，這種材料純度高，而且價格底，所制得的鋁粉膏已廣大企業(yè)所接受。但鋁粉膏細度和分散性往往影響加氣混凝土的產(chǎn)品質量。

   鋁粉表面的硬脂酸，在使用時必須除去，即脫脂。常用的方法有烘烤法和化學法兩種。烘烤法已不多用，化學法是以化學脫脂劑與鋁粉一起攪拌而脫去表面的硬脂酸。常用的化學脫脂劑有拉開粉（二丁萘磺酸鈉）、平平加（高級脂肪醇環(huán)氧乙烷）、皂素粉或皂素植物浸出液及普通洗衣粉等。

   用于加氣混凝土生產(chǎn)的鋁粉，并不僅僅能與水反應產(chǎn)生氫氣這么簡單，前面我們討論了加氣混凝土的強度，其中包括加氣混凝土的氣孔結構。要形成理想的氣孔的結構，就必須是鋁粉的發(fā)氣與加氣混凝土料漿的稠化硬化相適應，這就要求鋁粉不僅要有較多的金屬鋁含量，即能參加反應，置換水中氫的鋁——活性鋁的含量，還要求具有一定的細度及顆粒形狀，以保證合適的發(fā)氣曲線。


   1、鋁粉的發(fā)氣量

   鋁粉的發(fā)氣量決定了鋁粉在加氣混凝土中的用量。鋁粉的發(fā)氣量指單位質量的鋁粉在標準狀態(tài)下與充分反應產(chǎn)生的氫氣體積。1g金屬鋁，在標準狀態(tài)下的理論值，顯然，鋁粉中金屬鋁含量越多，發(fā)氣量就越大，在加氣混凝土料漿中，參加反應的活性鋁越多（能參加發(fā)氣反應，產(chǎn)生氫氣的鋁，稱為活性鋁；在鋁粉膏中，區(qū)別于活性鋁的另一個指標是固體分），實際發(fā)氣量也就越大。為此，用于加氣混凝土的鋁粉膏中，區(qū)別于用純度比較高的鋁錠（純度98%以上）來生產(chǎn)。而鋁粉的金屬鋁含量一般要求不小于98%，活性鋁含量不小于89%（鋁粉膏稍低）。

   2、鋁粉的細度

   鋁粉的細度不影響發(fā)氣量，但影響發(fā)氣速度，鋁粉越細，比表面積越大，參加反應的表面積越大，因而發(fā)氣開始時間也越早，速度快，同時發(fā)氣結束也早。

   一般說來，鋁粉經(jīng)過生產(chǎn)過程中比較嚴格的質量控制，其細度通常控制在一定范圍之內；但因生產(chǎn)企業(yè)及生產(chǎn)工藝的不同，實際細度仍有較大的波動，以致成為影響澆注穩(wěn)定的性的重要因素之一。

   3、顆粒形狀
